Kupplung

[rolf]

Ach schön, hat mich doch einer erhöhrt - Danke Rütz.
Und bei einer einteiligen Druckstange entfällt die Kugel, korrekt ?
Dafür gibt es ja am Druckstück das Axiallager, ne ?!

@Jan: Natürlich kann man diese Schraube auch 'rein oder 'rausdrehen, aber nicht kontern.
Bei dem Geschüttel wird das vermutlich zum Problem (meine Meinung)

Gruß, Sascha

Naja, entweder man kontert sie....oder macht Rolfs Vorschlag bis zum (bitteren) Ende nach...(M4 Schraube quer)

[rolf]

[carlos]

... und die Querschraube erfüllt ihren Zweck 'zu meiner vollsten Zufriedenheit'  (schönes Arbeitszeugnis - oder?)

Carlos

[† Oldtimerfahrer]

Kontern kann man die Schraube auch durch ggf Unterlegscheiben.
Oder Kürzen der selben.

Gruß Rudi

[† odeon8]

Querschraube (©®^tmRolf) ist gut !

Thomas

[R252Chopper]

Joachim, wie hast Du das geschafft, dass die Kugel hält oder ist die "nur" eingelegt? Clemens

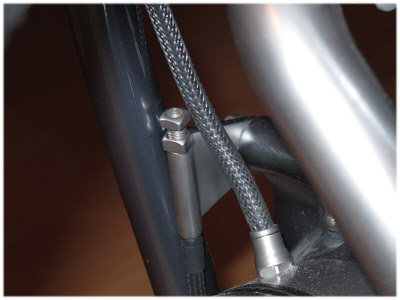

Habe die Kugel mit UHU Endfest eingeklebt. "Einstellen" läßt sich diese Ausführung bisher nur durch unterlegen von Unterlegscheiben. Werde aber wenn nötig zwei dünne Muttern herstellen damit es dann per Mutter eingestellt und gekonntert werden kann. Habe den Kupplungszug geteilt mit Einstellschraube zwischendrin. Rolfs Lösung mit Madenschraube möchte ich nicht anwenden da der Hebel pulverbeschichtet ist und dann vieleicht was rostet wenn ich ein Loch mit Gewinde anbringe.



[4Taktix]

Uff !      *TILT*

[rolf]

Kleben würde ich (!) nicht....die Kugel will sich abrollen....und das sollte sie auch können....ich hatte ein Loch gebohrt, so tief das die Kugel zu 60-70% darin verschwindet, dann den Rand mittels Körnerschlägen "umgebördelt"....so ist die Kugel fest und (!) kann sich drehen (macht die Kupplungsbetätigung noch leichter).

[Fastnachter]

Joachim deine Lösung entspricht dann der Originalschraube mit aufgedrehter Kugel. Ja?

[R252Chopper]

Soweit ich weiß ist als Originalschraube eine M8 Schraube mit 13 mm Sechkanntkopf ca. 17 mm Länge mit einer Unterlegscheibe montiert. Diese Schraube ist vorne etwas abgerundet.

So wie meine jetzt aussieht entspricht sie meiner Meinung nach ziemlich dem Original, bis auf die eingesetzte Kugel.

Ich gehe mal davon aus, daß diese Schraube nicht der Einstellung des Kupplungsspiels dienen soll.
Den Vorteil der eingesetzten Kugel ( bei mir 5 mm Durchmesser ) sehe ich darin, das der Radius kleiner ist und vermutlich länger hält als das Material einer Schraube.
